3D-Sonar im Wasserrettungsdienst

Seit dem Sommer 2011 besitzt die Wasserwacht Augsburg-Stadt ein 3D-Sonar zur technisch unterstützen Suche im Wasser. Eingesetzt wird ein Side Imaging Sonar der Fa. Humminbird Typ 1198c mit reichlich Zubehör. Im Jahr 2020 konnte die Ausrüstung um ein modernes und dem Stand der Technik aktuelles 3D-Sonargerät der Fa. Simrad vom Typ SIMRAD NSS12EVO3 erweitert werden. Die Ausrüstung ist in drei Einsatzkisten verstaut nach dem Motto kompakt, mobil und universell. Das Konzept erlaubt uns eine maximale Flexibilität zum Betrieb des Gerätes an den verschiedenen Bootstypen der Wasserwacht im Raum Augsburg-Stadt / Schwaben-Mitte.
3D-Sonar Einsatzbereit auf dem MRB, in der Kiste ist die Stromversorgung
Die Einsatzgruppe Sonar der Wasserwacht Augsburg-Stadt kann zur Suche von ertrunkenen Personen sowie zur Suche von Gütern, von denen eine Gefährdung für Menschen oder die Umwelt ausgehen kann alarmiert werden. Ziel des 3D-Sonars ist eine zielgerichtete, schnelle und koordinierte Suche von vermissten Personen und Gegenständen in stehenden und fließenden Gewässern durch technische Hilfsmittel.

Die Einsatzgruppe Sonar der Wasserwacht Augbsurg-Stadt wird personell durch Kameraden der Wasserwacht Kuhsee / Spickel besetzt. Transportiert wird das 3D-Sonar mit dem Wasserrettungsfahrzeug der SEG Kuhsee. Für die Leitung der Einsatzgruppe Sonar und Schulung der Einsatzkräfte sind Lehrgruppenausbilder Motorboot Stefan Bär und SEG Leiter Michael Messtorff verantwortlich. Enstanden ist das Projekt zur Realisierung des Sonars durch die sehr enge Zusammenarbeit der Fachdienste Motorboot und Tauchen hier in der Wasserwacht Augsburg-Stadt und der Ortsgruppe Kuhsee / Spickel.
Während des Winters 2011/2012 wurden die Einsatzkräfte in Theorie und ab Mai 2012 in Praxis auf die Gerätschaften geschult. Über das Jahr finden immer wieder Fortbildungen statt, damit die Einsatzkräfte fit in der Bedienung und Anwendung bleiben. Ebenfalls wurden bereits mehrere Einsätze mit dem 3D-Sonar abgearbeitet im Bereich in und um Augsburg.
MRB der SEG Kuhsee als Sonarboot aufgerüstet während des Wachdienstes am Kuhsee
MRB der WW Station Kuhsee als Sonarboot aufgerüstet während des Wachdienstes am Kuhsee
MRB der WW Station Kuhsee als Sonarboot aufgerüstet während des Wachdienstes am Kuhsee

3D-Sonargeräte der Wasseracht Augbsurg-Stadt

  • HUMMINBIRD 1197C, Beschaffung 2011
  • SIMRAD NSS12EVO3, Beschaffung 2020

Das Einsatzkonzept sieht vor, dass das SIMRAD NSS12EVO3 das Gerät der 1. Wahl im Einsatzdiesnt ist. Das HUMMINBIRD 1198C wird als Ersatz- und Schulungsgerät weiterhin aktiv gehalten und kann auch zusätzlich für größere Sucheinsätze hinzugezogen werden. Somit ist eine maximale flexibilität vorhanden. Auch können für Schulungs- und Übungsfahrten beide Geräte verwendet werden.


Suchtechniken im WRD mit technischen Hilfsmitteln

Wie kann eine Suche von Personen und Gegenständen Fachdienstübergreifend in Gewässern schnell und koordiniert durchgeführt werden? Das war die Frage am Anfang des Projektes im Jahr 2010 und 2011.

Bei der bisher angewandten, konventionellen Suche in Gewässern ist ein Abtauchen des Suchgebietes mit mehreren im Einsatz befindlichen Rettungstauchern, in Tauchtrupps zusammengefasst, nötig. Einsatztaktisch werden dazu unterschiedliche Suchtechniken angewendet bei denen, teils unter Nutzung von Motorrettungsbooten oder von Land aus, meistens mehrere Rettungstaucher gleichzeitig sowie zeitlich begrenzt und in einer Taucherkette mit maximal drei Rettungstauchern je Tauchtrupp eingebunden zum Einsatz kommen. Dabei tasten sich die Rettungstaucher – meist ohne Sicht – auf dem Gewässerboden voran. In seltenen Fällen ist die Sicht unter Wasser so gut, dass ein Rettungstaucher auch mal bis zu 5 Meter weit sehen kann. Eine Absicherung mit Signalmann und Sicherungstauchern ist nach der Vorgabe der Unfallversicherungsträger (DGUV Regel 105-002) und natürlich auch zum Eigenschutz obligat. Seither konnte daher zwar mittels systematischer aber auch mit teilweise sehr aufwändigen Standardsuchmethoden ein Gewässer abgesucht werden. Zudem können Tauchtrupps nur relativ kleine Wasserflächen unter  hohem Personal- und Zeitaufwand abgesucht werden.

Vergleich Rettungstaucher mit 3D-Sonar

Mit einem 3D-Sonar ist es jetzt möglich, vor dem eigentlichen Taucheinsatz den Gewässerboden sowie den Bereich zwischen Wasseroberfläche und Gewässerboden – auch von größeren Wasserflächen – nach potentiellen Zielpunkten bzw. Hindernissen deutlich schneller als bisher abzusuchen. Zum Abscannen des Gewässergrunds ist allerdings eine umfangreiche Erfahrung bei der Bildauswertung nötig. Die Sonarcrew markiert die im 3D-Sonar auffälligen Kontakte, Einsatztaucher können dann im Anschluss die Fundanzeige, eine Personen oder einen Gegenstand verifizieren und gegebenenfalls bergen. Durch dieses Vorgehen können wertvolle Zeit eingespart und die Ressourcen von ehrenamtlichen Einsatzkräften gezielter eingesetzt werden.

Bildschirmanzeige vom Sonargerät Typ HUMMINBIRD

Das Gerät eignet sich nicht nur zur Personensuche bei Ertrinkungsfällen sondern bildet auch Gegenstände und Unterwasserhindernisse ab, die eine Gefahr in den Badebereichen darstellen. Die Suche kann unabhängiger von Gewässertemperatur, – Sicht oder Verschmutzung und Tageszeit durchgeführt werden. Rettungstaucher haben reduzierte Tauchzeiten und dadurch ein geringeres gesundheitliches Risiko durch Aufsättigung mit Gasen unter Druck. Das 3D-Sonar kann auch vor Wehranlagen und Wasserkraftwerken per Handbetrieb mit einer Stange von Land eingesetzt werden.

Bildschirmanzeige vom Sonargerät Typ SIMRAD
Bildschirmanzeige vom Sonargerät Typ SIMRAD

Der erfolgreiche Einsatz eines 3D-Sonar setzt eine effiziente Zusammenarbeit der Einsatzleitung, der Führer des Motor-rettungsbootes und der Rettungstaucher voraus. Eine bessere Verknüpfung der Fachbereiche wird zur effektiven Nutzung des 3D- Sonar notwendig, eine Schulung und Einübung unausweichlich.


Taktische Vorgehensweise

Im Einsatzfall wird bis auf weiteres nach den bisherigen Einsatzverfahren vorgegangen (Alarmierung, Einsatzleitung sowie Einsatz des Personals). Zunächst arbeitet die Einsatzgruppe Sonar, koordiniert durch den Einsatzleiter Wasserrettungsdienst in Verbindung mit dem Tauchereinsatzführer, parallel und ergänzend zu den bisherigen Einsatzressourcen. Ein weiteres Motorrettungsboot befindet sich mit einem komplett ausgerüsteten Tauch-Trupp bzw. Wasserretter-Trupp in Rufbereitschaft um markierte Stellen zu erkunden. In Gewässern bis 5m Tiefe und guter Sicht kann die Erkundung auch durch Schnorchel – Taucher durchgeführt werden.

Markierte Stelle wird durch einen Wasserretter erkundet
Markierte Stelle wird durch einen Wasserretter erkundet

Das Sonarboot, besetzt mit zwei Sonarbedienern und einem Bootsführer, mäandert das Suchgebiet nach einem festgelegten Suchmuster sowie mit gleichbleibender Geschwindigkeit ab. Auffällige Punkte werden am Gerät gespeichert und eine Markierungsboje ins Wasser gesetzt. Bereits an der Einsatzstelle kann über einen Laptop an Land der auf einer SD Karte gespeicherte Sonardatensatz nochmals gesichtet und bewertet werden.


Topographische Gewässerkarten

Durch die gesammelten Daten der befahrenen Gewässer ist es nun möglich mit einer Sortware am PC Seekarten zu erstellen. Diese Seekarten können zu Schulungs- und Einsatzzwecke verwendet werden. Die Auwertung der Sonardaten am PC erfolgt mit der Software ReefMaster Sonar Viewer. Hiermit können aufgezeichneten Sonardaten an Land nochmals angeschaut und ausgewertet werden. Bei dieser zusätzlichen Auswertung werden auffällige Objekte markiert sowie die dazugehörigen GPS-Koordinaten gespeichert.

ReefMaster Sonar Viewer, Brücke im Forggensee bei Roßhaupten
ReefMaster Sonar Viewer, Brücke im Forggensee bei Roßhaupten

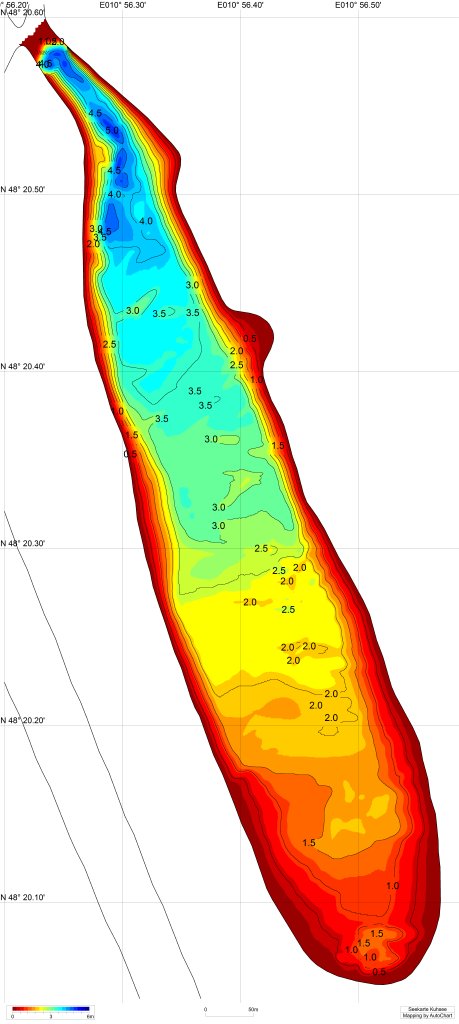

Seekarte vom Kuhsee, max. Tiefe 5 Meter im Norden
Seekarte vom Kuhsee, max. Tiefe 5 Meter im Norden

Topographische Gewässerkarten werden mit der Software ReefMaster 2.0 erstellt. Diese Karten könne nach der Erstellung auf das Sonargerät aufgespielt werden oder stehen den Einsatzkräften  im Rahmen der Einsatzvorbereitung und bei realen Einsätzen zur Verfügung. Die Software und weitere Informationen befinden sich auf einem Fujitsu Laptop, der zur Ausrüstung der Einsatzgruppe Sonar gehört.


Fazit

Alle bisher gemachten Erfahrungen im Rahmen von Tests, Schulung, Fortbildung und vor allem auch bei realen Wasserrettungseinsätzen haben die Leistungsfähigkeit bestätigt. Ein neues Einsatzmittel braucht seine Zeit, damit sich die Einsatzkärfte damit vertraut machen können und vor allem Erfahrungen sammeln können, das geht nicht von heut auf morgen! Den größten Beitrag leisten die aktiven Einsatzkräfte des Wasserrettungsdienstes wie Sonarbediener und Motorbootsführer, welche sich bereiterklärt haben, die Suche mit 3D-Sonar zu erlernen und im Einsatzfall anwenden können.

In den letzten Jahren haben sich unabhängig voneinander im Bereich des BV Schwabens mehrere Kreis-Wasserwachten und Ortsgruppen mit dem Thema 3D-Sonar beschäftigt. Jetzt wurden in mehreren Gesprächen die bisher gemachten Erfahrungen ausgetauscht und bestätigt – es ist eine gute Investition in die Zukunft.

Durch die Einbindung der zur Verfügung stehenden Einsatzmittel sowie durch den hohen Ausbildungsstand der Einsatzkräfte der Wasserwacht ist ein professionelles  Handeln auch in der Zukunft möglich.

Hier können weitere Informationen zum Thema 3D-Sonar angefragt werden oder einfach während des Wachdienstes an der Wasserrettungsstation am Kuhsee vorbeischauen.

Das Humminbird 3D-Sonar wurde im Jahr 2011 durch zwei zweckgebundene Spenden von der IMA Ingenieurbüro Anton Abele und Partner GmbH aus Augsburg und Bootsteile Enßlin GmbH aus Augsburg finanziert – Herzlichen Dank hierfür! Hier gehts zum Bericht.

Bedienung und Beobachtung
Bedienung und Beobachtung

Meilensteine & Erfahrungen

  • Jahr 2009
    • erste Überlegungen zu technischen Hilfsmitteln nach der Fortbildung “Suchtechniken mit MRB und Rettungstauchern“
  • Jahr 2010
    • erste Vorüberlegungen, Diskussionen und “Projektstart Sonar“
  • Jahr 2011
    • Lastenhefterstellung
    • Gerätetest mit einem 3D-Sonargerät vom Hersteller SIMRAD
    • Beschaffung und Inbetriebnahme HUMMINBIRD 1198C
  • Jahr 2012
    • Schulung der Einsatzkräfte der KWW Augsburg-Stadt
    • Erkundungsfahrten im Raum Augsburg
    • Indienststellung der “Einsatzgruppe Sonar“
    • Stationierung des 3D-Sonargerätes bei der SEG Kuhsee
  • Jahr 2013 bis heute
    • laufende Aus- und Fortbildung der Einsatzkräfte
    • Erkundungsfahrten im Raum Augsburg und Umgebung
    • Sammlung von Erfahrungen in realen Einsatzgeschehen
    • Schulung und Erfahrungsaustausch mit anderen Sonargruppen
    • Erstellung von Gewässerkarten
  • Jahr 2019
    • Gerätetest SIMRAD NSS12EVO3 über den kompletten Sommer. Nach erfolgreichem Gerätetest wurde die Beschaffung des SIMRAD NSS12EVO3 beschlossen.
  • Jahr 2020
    • Beschaffung und Inbetriebnahme eines Laptop zur Auswertung am PC
    • Beschaffung und Inbetriebnahme einer Software zur Nachbearbeitung aufgezeichneter Sonardaten am PC inclusive Erstellung von topographischen Gewässerkarten
    • Beschaffung und Inbetriebnahme SIMRAD NSS 12EVO3
    • Überarbeitung der Ausbildungsunterlagen auf den neuesten Stand der Technik

Aus- und Forbildung

Die Wasserwacht Augsburg-Stadt ist für die Aus- und Fortbildung der Einsatzkräfte der Einsatzgruppe Sonar verantwortlich. Die über die Jahre gewonnenen Erfahrungen werden in verschiedenen Modulen in Theorie und Praxis den Einsatzkräften vermittelt. Die Leitung der Einsatzgruppe Sonar wird zur Aus- und Fortbildung von erfahrenen Sonarbedienern unterstütz. Die Schwerpunkte gliedern sich hierbei wie folgt:

Gerätevorführung und Information über die Technik

Informationsveranstaltung für alle am Sonarprojekt weitgehend Beteiligten (Technische Leiter, Ortsvorsitzende, Einsatzleiter, Gruppenführer, spätere Sonarbediener, Projektleitung). Es wird vor allem ein Überblick über die Technik und die Nutzungsmöglichkeiten des Geräts erfolgen. Ebenso wird die einsatztaktische Einbindung skizziert.

Ausbildung der Sonarbediener

Detaillierte Ausbildung in Technik und Anwendung des Sonargeräts, Bearbeitung von einsatztaktischen Fragen und Erlernen der Ergebnisdokumentation und Abrechnung. Das Üben der Einsatzpraxis auf unterschiedlichen MRB und in unterschiedlichen Gewässerbedingungen steht hier im Vordergrund.

Fortbildung der Inhaber BFZ Motorrettungsboot

Für den Sucherfolg ist ein rasches zielgerichtetes und fehlerfreies Absuchen einer Wasserfläche erforderlich. Für den Betrieb eines Motorrettungsbootes sind zur lückenlosen Suche Kenntnisse in der sicheren und fehlerfreien Flächensuche und Kursnavigation erforderlich. Diese Fähigkeiten werden mit den entsprechenden Bootsführern in einem Fortbildungsmodul erlernt/ wiederholt und in der Praxis geübt.

Fortbildung der Einsatzgruppe Sonar

Nach der erfolgreichen Teilnahme an der Grundschulung zur Bedienung der Sonaranlage muss jede Einsatzkraft durch eine Fortbildung das erlernte Wissen aufrechterhalten.


Projekt Zukunft

Wir durfen für den BRK Landesverband Bayern im Magazin „Einsatzbereit 05/2017“ das 3-D Sonar im Wasserrettungsdienst vorstellen. Dabei wurden im September 2017 mit dem Sonartem am Kuhsee tolle Bilder aufgenommen und ein Fim gedreht. Thema der Ausgabe war: Innovation und Digitalisierung zum Wohle der Menschen.

„Indem wir vor dem Einsatz der Rettungstaucher das 3-D-Sonar nutzen, um mögliche Suchorte zu identifizieren, steigern wir den Sucherfolg und die Effizienz der Rettungstaucher extrem.“ Michael Messtorff, Leiter der SEG Kuhsee und Verantwortlich für das 3D-Sonar der Wasserwacht Augsburg-Stadt.

Hier gehts zum Bericht.


SIMRAD Gerätetest

Im Jahr 2019 konnten wir einen Gerätetest mit einem Sonargerät Typ SIMRAD NSS 12 EVO3 durchführen. Hier gehts zum Bericht.

Sonargerät Typ SIMRAD NSS 12 EVO3
Sonargerät Typ SIMRAD NSS 12 EVO3




Spendenübergabe eines Laptop für die Einsatzgruppe Sonar

Am 08. Juni 2020 erhielt die Einsatzgruppe Sonar der Wasserwacht Augsburg-Stadt einen Fujitsu Laptop von der Firma AsTiNA gespendet.  Hier gehts zum Bericht.

Stephan Jedamus Inhaber der Firma AsTiNA und Michael Messtorff bei der Spendenübergabe
Stephan Jedamus Inhaber der Firma AsTiNA und Michael Messtorff bei der Spendenübergabe

Wir sagen herzlichen Dank für die großzügige und großartige Unterstützung!


Beschaffung SIMRAD NSS12 EVO3

Anfang Juli 2020 eine Delegation der Wasserwacht Augsburg-Stadt und der Wasserwacht Mering jeweils ein hochmodernes 3D-Sonargerät mit reichlich Zubehör bei der On Yacht GmbH in Gersthofen ab.

Stolz präsentieren Maximilian May von der Wasserwacht Mering links und Stefan Bär von der Wasserwacht Augsburg-Stadt rechts die beiden neuen 3D-Sonargeräte SIMRAD NSS12EVO3 unter Einhaltung der aktuellen Hygienevorgaben mit reichlich Sicherheitsabstand.
Stolz präsentieren Maximilian May von der Wasserwacht Mering links und Stefan Bär von der Wasserwacht Augsburg-Stadt rechts die beiden neuen 3D-Sonargeräte SIMRAD NSS12EVO3 unter Einhaltung der aktuellen Hygienevorgaben mit reichlich Sicherheitsabstand.

Zeitgleich wurden zwei baugleiche 3D-Sonargeräte der Firma SIMRAD Typ NSS12 EVO3 beschafft, auf Grund der vorherrschenden COVID-19 Pandemie verzögerte sich jedoch alles vom Frühjahr in den Sommer hinein.

Für die Wasserwacht aus Mering ist die Beschaffung und zeitnahe Inbetriebnahme eines 3D-Sonars für den Wasserrettungsdienst „Neuland“. Die Wasserwacht Augsburg-Stadt modernisiert ihre bestehende Ausrüstung und nimmt mit dem SIMRAD NSS12 EVO3 bereits das zweite 3D-Sonar in Betrieb. Das bereits in Dienst gestellte HUMMINBIRD 3D-Sonar wird als Reservegerät von der Wasserwacht Augsburg-Stadt weiter einsatzbereit vorgehalten.
